概述
KSI型系列泵為單級立式黃磷懸臂液下專用泵，其軸承不和液體接觸，適合于輸送含有35%以下、顆粒小于0.2mm的固體顆粒，有腐蝕性液體，用于石油、化工、化肥、造紙工業，煉鋼廠及自來水廠等工業部門。KSJ型適用于輸送不含固體顆粒、粘度類似于水的液體。

本系列性能范圍：流量為3.4~500m/h，揚程為4.1~75m。

根據輸送介質對泵腐蝕的情況，用戶可選用過流部件材質，泵與介質接觸的主要零件材質有0Cr18Ni9T、1Cr18Ni9Ti、0Cr18N12Mo2Ti、1Cr18Ni12Mo2Ti、0Cr18Ni12Mo3T、J-1合金、CD4MCu、20 Cb3 等材質。

本系列泵的滴下深度(指安裝板到泵體進口法蘭端面)為112米，用戶在訂貨時根據需要選取。

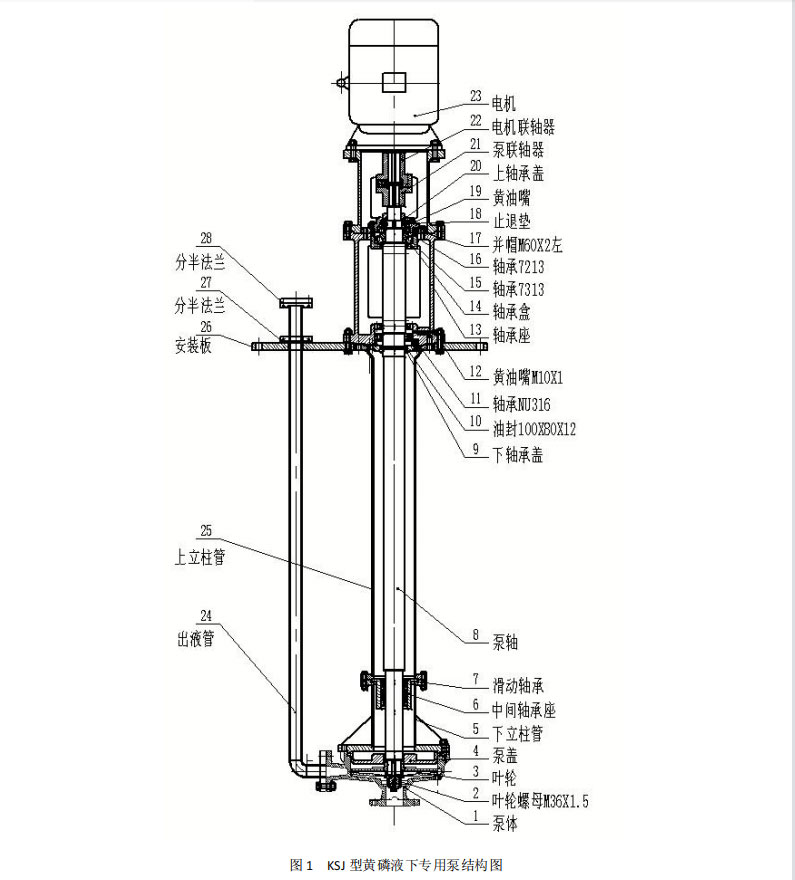

泵的結構說明
1、KSJ型黃磷液下專用泵主要零部件有泵體、葉輪、出液管立柱管、泵軸、軸承壓蓋、安裝板、泵軸、軸承座、電機架、聯軸器、電機。
2.泵的旅轉方向:從驅動端看，按逆時針方向旋轉
3、泵的結構特點是泵體通過立柱管與軸承座聯接，上下軸承即安置在軸承座內。在本系列泵中，軸承座軸承配置為上軸承位兩只角接觸軸承(較小的一只在上，較大的一只在下)，下軸承位一只向心短圓柱滾子軸承，使泵運行過程中，泵軸具有較高的同心度和穩定性:液下與液體接觸部件全采用不銹鋼304，即使在泵工作過程中有渣滓進入滑動軸承也不會影響泵的正常使用:葉輪采用半開式，不易堵塞和損壞;立柱管采用無密封設計，同時，在下立柱管靠近葉輪處增設平衡孔。軸承用油脂潤滑(二硫化鑰)，運行可靠?？拷椅挥趫A柱滾子軸承上方的軸承座內和上軸承壓蓋內均設置有密封槽和螺紋孔，螺紋孔用于安裝黃油嘴對軸承添加潤滑劑。下軸承壓蓋內裝有油封，既可以防止用于潤滑軸承的黃油泄露，又能有效地防上液體濺入軸承內。聯軸器采用彈性聯軸器。檢修泵葉輪時，只需拆下泵體，便可卸下葉輪。
